史上最全的调音台图解和使用说明

调音台(Mixer)又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，之后再通过母线(Master)输出。调音台是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。调音台按信号处理方式可分为模拟式调音台和数字式调音台。
调音台在输入通道数方面、面板功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。调音台分为三大部分：输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来，构成了整个调音台。

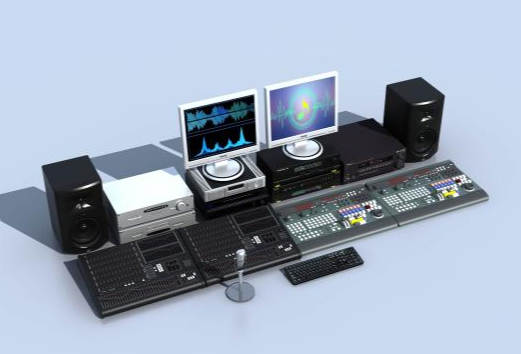

常见的音源：话筒，电脑，DVD等，

处理设备：调音台，媒体矩阵，效果器，反馈抑制器等，

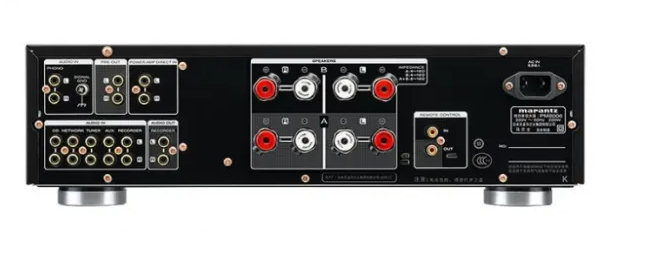

外放设备：功放，音箱，

1、单声道输入插口：1-8路都是单声道输入插口，接口为MIC和LINE，MIC口可以连接XLR（卡侬）插头，LINE口可以接phone型（大杆）插头。连接您要使用的话筒和 /或乐器。

2、单声道/立体声输入插口：9/10,11/12都是，MIC口可以连接XLR（卡侬）插头，LINE (L/MONO, R)口可接phone型插头。

3、立体声输入插口：LINE (L, R)可接phone型插头，下方的白红可连接RCA（莲花）插头。

4、[PAD]开关：此开关打开时，单声道输入通道的 [MIC/LINE]插口的输入信号会被衰减26dB（此数值各家不一，不一定是26dB）。如果将话筒或其它低输入电平设备连接到对应通道，则应关闭此开关。

5、[HPF]（高通滤波器）开关：此开关打开时，将应用高通滤波器，以 12 dB/倍频的斜率衰减 80 Hz以下的频率。

6、 [GAIN]旋钮：用于调节输入信号的增益，增益，通俗点解释调音台对经过的电信号进行加压的一个过程，这个过程会伴随音量的变高，因为是加压，所以当增益调的过大时可能会出现电流；再由于调音台接的是不同的设备，每个设备进入的电平不一致，调节增益也能使接入的设备保证一样的电平。

7、[COMP]旋钮：调节应用到通道的压缩的效果量。主要是缩小声音的动态范围，简单的说就是调高小音量，调低大音量，使整段音频响度不会差别太大。

8、[PHANTOM +48V]开关和指示灯：用此开关可打开或关闭幻象电源，打开时可以将 DC+48 V电源应用到 XLR输入插口。开关打开时，指示灯会亮起。

9、均衡器（[HIGH]/[MID]/[LOW]）：均衡器可以调节通道的高、中、低三个频段。均衡器是一种可以分别调节各种频率成分电信号放大量的电子设备，通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用，一般调音台上的均衡器仅能对高频、中频、低频三段频率电信号分别进行调节。专业图示均衡器则是将20Hz~20kHz的信号分成10段、15段、27段、31段来进行调节。

10、[AUX1-4]旋钮 [PRE]开关：从每个通道发送到 AUX 1 – 4总线的信号电平可以单独调节。[PRE]开关打开时将推子前（经推子调节之前的信号）发送到AUX总线。Aux，即Auxiliary的缩写。用于对额外线路的指定，通常用于对传送信号到效果器，耳机，音箱和其他设备，举个例子，比如波澜哥唱歌的时候，把他的声音从话筒输入调音台然后外接一台效果器，经过效果器处理之后，再输入给调音台，我们就能听到波澜哥那天籁之音了。

以上就是关于史上最全的调音台图解和使用说明的详细介绍。
