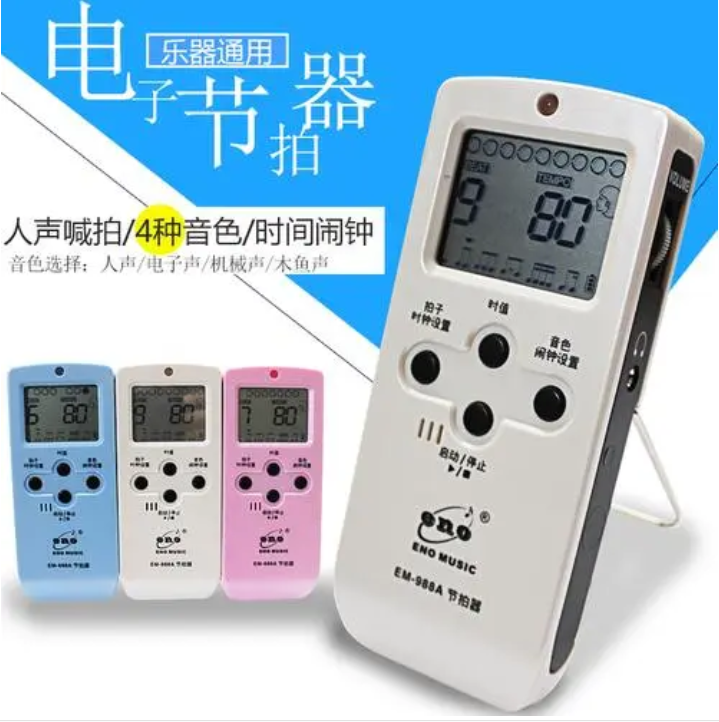

电子节拍器的制作方法,多功能电子节拍器介绍!
多功能电子节拍器介绍:
多功能电子节拍器由节拍振荡器与计数器、重拍与拍子光显示器、铃声与A音调振荡器、铃声与节拍声触发器等组成。节拍振荡器输出分别与节拍计数器、节拍声 触发器和节拍光显示器连接。节拍计数器的输出一路经铃声触发器并与节拍声触发器输出- -起经音放并由扬声器发声;另一路送重拍光显示器。铃声振荡器的输出接铃声触发器。其电路简洁,功能齐全,除具有节拍器的基本功能以及声光同步或仅光显示功能外,还附带A音调。制作简单,易产品化。
电子节拍器的制作方法:
电子节拍器是一-种新颖的节拍器,它具有应用范围广、节拍可调,声音悦耳、成本低、容易自制、调试简单等优点。构成电子节拍器的电子线路很多。
[制作方法]
1.元件选择:V1、V2、V3可用3DK系列的三极管或3DG系列β≥100 ,V4 选用3Ax31或同类PNP型锗管β≥150。各电阻功率均为1 / 8W ,扬声器口径为65毫米,其他元件无特殊要求。
2.组装:找-块敷铜板,大小自选,按照线路图绘制成印 刷线路板模样,然后用刻刀把多余部分刻掉,再在各元件相应的位置上用直径为1毫米的钻头钻孔,最后,将选好的元件逐一焊在板子上。
3.调试:焊完后检查一遍,焊接无误后即可通电调试,只要接线正确,通电后,扬声器即可发出节拍声响。调节R4或C2可改变音调,调节R1或C1可改变节拍快慢,一般此项调节以每秒一响为宜。改变R5的阻值可改变占空比(即扬声器发声与不发声的时间比),读者可根据需要自行调节。
若实在找不到敷铜板,也可用薄树脂板或三合板代替,在板上按电路图中各元件位置打眼,把各元件装置在同一面,然后在另一-面将诸元件按电路图焊接好即可。
编者提示: 本自制教具可辅以“测量”部分的物理实验教学。
